Isıtma Tesislerinde Bulunan Elemanlar

1. Isıtma Tesisleri

Bir ısıtma tesisi genel olarak ısıyı üreten kaynak (kazan) ısı taşıyıcısını (sıcak su, hava veya buhar) ısıtılacak yerlere götürüp getiren borular, emniyet ve kontrol cihazları, diğer yardımcı işletme cihazlarından meydana gelir. Şimdi bunları kısaca inceleyelim.

Kazan: Isınma tesisinin ısı üreticisidir. İçlerinde yakılan yakıtın verdiği ısı yardımıyla sıcak su veya buhar üretilir.

Kazan Çeşitleri:

a. Buhar Yada Sıcak Su Elde Etmelerine Göre
(1) Buhar Kazanları
(2) Sıcak Su Kazanları

b. Yapım Şekillerine Göre Kazan Çeşitleri:
(1) Dökme Demir Dilimi
(2) Çelik Alev Duman Borulu
(a.) Yarım Silindirik Kazanlar
(b.) Silindirik Kazanlar
(c.) Yüksek Verimli Kazanlar

c. Kullanılan Yakıt Çeşitlerine Göre Kazan Çeşitleri:
(1) Katı Yakıtlı Kazanlar (Kömür)
(2) Sıvı Yakıtlı Kazanlar (Motorin, Fuel oil)
(3) Gaz Yakıtlı Kazanlar (Doğal gaz)

112

Sıvı Yakıtlı Kazan:

1- Ocak
2- Ön Duman Kutusu
3- Duman Boruları
4- Sıcak Su Çıkışı
5- Arka Duman Kutu
6- Baca Damperi
7- Patlama Kapağı
8- Su Verme Borusu

212

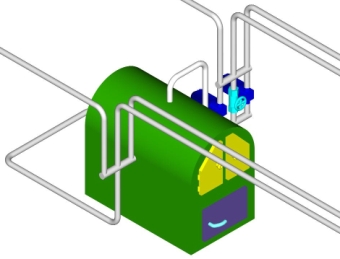

Katı Yakıtlı Kazanlar:

1- Ocak
2- Küllük
3- Küllük Kapağı
4- Ocak Kapağı
5- Ön Duman Kutusu
6- Duman Boruları
7- Sıcak Su Çıkışı
8- Arka Duman Kutusu
9- Baca Damperi
10- Su Verme Borusu

310

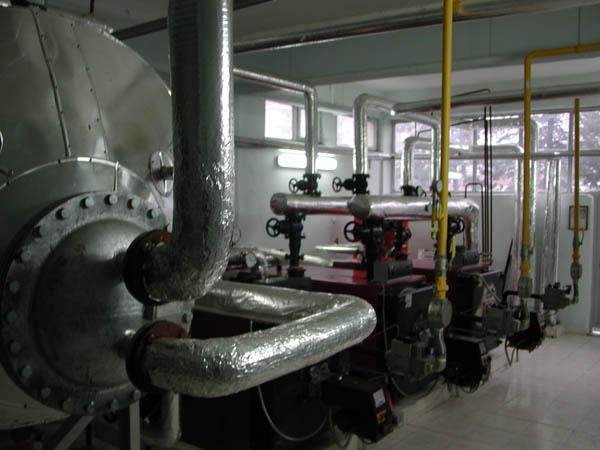

2. Kazan Dairesinde Bulunan Yardımcı İşletme Cihazları:

Yardımcı İşletme Cihazları Şunlardır;

  • Sıcak Su Gidiş – Dönüş Devreleri
  • Kazan
  • Yanma Hücresi
  • Kumando Tablosu
  • Brülör
  • Servis Tankı
  • Yakıt Pompaları
  • Filitre
  • Otomatik Vana
  • Yakıt Borusu
  • Havalık
  • Ana Tank

Üstte vermiş olduğum maddelere göre ilerler.

3. Sıvı Yakıt Yakan Tesisin Elemanları:

a. Ana Yakıt Deposu (tankı)
b. Günlük Yakıt Deposu
c. Ana Depodan Günlük Depoya Yakıt Basan Pompa
ç. Yakıt Filtresi (süzgeç).
d. Termostatik Ayar Vanası (Otomatik Vana).
e. Brülör.
f. Kontrol Cihazları (Kazan ve Oda Termostatları).
g. Yanma Odası ve Yanma Hücresi.
ğ. Kumanda Tablosu.

4. Besi Pompası

Her buhar kazanı için iki adet su besleme pompası mevcuttur. Pompalar elektrik motorlu santrifugal tiptedir. Pompalar dönüşümlü olarak çalıştırılmalı böylece meydana gelecek paslanma vs. gibi zararlar önlenmiş olur. Her zaman pompa basıncı kazan basıncının % 10-15 fazlası olmalıdır.

5. Degazör

İyi bir kazan suyunun içinde gazların olmaması gerekir. Bu maksatla besi suyu devresi üzerine besi pompalarından önce degazör (Gaz Alıcı) ilave edilir. Degazör, kondens deposundan gelen suyun içerisinde bulunan gazların kazana gitmesine meydan vermeden ayrıştırılır.
Buhar tesislerinde suyun içinde erimiş halde bulunan gazların ayrılması ve kazana gönderilen suyun ısıtılması amacı ile kullanılır. Gazların cinslerine göre suyu terk etme sıcaklıkları farklıdır. Atmosferik basınçta (CO2) Karbondioksit 80 Santigirat Derece (O2) Oksijen 102 derece sudan ayrılır. Yangın olarak kullanılan atmosferik degazörde 0,2 bar basınç altında 102-105 derece sıcaklıkta gaz giderme işlemi yapılır. Kazana gönderilen besi suyu içerisinde erimiş halde oksijen (O2), karbondioksit (CO2) ve azot gibi gazlar kazanda ve şebekede paslanmalara daha sonra yer yer borularda delinmelere yol açar. Bu da kazanın ve şebekenin ömrünün süratle kısalması demektir.
Buharın beslenmesi su sıcaklığından kontrol alan bir termik vana ile yapılır. Tankın emniyeti için emniyet sifonu veya duyarlı yaylı emniyetl vanası kullanılır.

6. Isı Taşıyıcıları:

Sistemde ısı bir merkezde (kazan dairesinde) üretilir ve taşıyıcı bir atom yardımı ile (su, buhar veya hava) ısıtılması istenen mahallere yerleştrilmiş ısıtıcılara (radyatörlere) veya diğer ısırma aparatlarına gönderilerek ısıtma sağlanır. Merkezi ısıtma sistemleri ısı taşıyıcılarının cinslerine göre isim alırlar.
a. Sıcak sulu ısıtma
b. Kaynar sulu ısıtma
c. Buhar ile ısıtma
d. Sıcak hava ile ısıtma
